Mesin Berus Kabel Berperisai Separa Automatik BB-1525

📅 2026-01-28 👁️ 1,045
  • No Model: BB-1525

  • Spesifikasi

    Mesin Berus Kabel Berperisai Separa Automatik BB-1525
    No. Model: BB-1525
    Jenis Mesin: Mesin berus dan pembuka kabel berperisai automatik
    Fungsi: Berus dan pembelahan perisai kabel berperisai
    Aplikasi: Kabel berperisai, kabel berjalin, kabel komposit foil-plus-braid
    Diameter Luar Kabel Maks.: 25 mm
    Panjang Berus Berkesan: 5 – 60 mm (boleh dilaraskan)
    Roda Berus: 2 × roda berus nilon, jarak boleh dilaraskan
    Kelajuan Gelendong: 0 – 6,000 rpm, boleh dilaraskan tanpa peringkat
    Putaran: Maju dan undur boleh dipilih
    Kuasa Motor: 50 W × 2 (motor berkembar, satu bagi setiap roda berus)
    Bekalan Kuasa: 220 V, 50/60 Hz (versi 110 V tersedia atas permintaan)
    Kawalan: Butang mula, dail kawalan kelajuan, suis maju/undur
    Penghadang Keselamatan: Penghadang akrilik lutsinar di atas zon berus
    Dimensi Mesin: 320 × 220 × 260 mm (P × L × T)
    Berat Bersih: 10 kg
    Dimensi Pembungkusan: 370 × 270 × 310 mm
    Berat Kasar: 20 kg
  • Pertanyaan Sekarang

Dengan BB-1525, perisai logam berjalin atau berpilin pada kabel berperisai dibuka, diasingkan dan dibersihkan secara automatik, menjadikan pengalir serta perisai sedia untuk penyambungan, pembumian atau pematerian yang boleh dipercayai. Dua roda berus nilon berpusing bertentangan arah menanggalkan jalinan secara sekata mengikut paksi kabel dan bukannya mengoyakkannya, jadi perisai kekal utuh dan panjang terdedah kekal seragam antara satu keping dengan keping seterusnya.

Model bangku ringan biasanya terhenti pada kabel 8 mm; BB-1525 pula menerima kabel berperisai sehingga 25 mm diameter luar, mencukupi untuk harness bateri, pengecasan, automotif dan kawalan industri yang perisainya tebal serta ditenun rapat. Panjang berus boleh dilaraskan antara 5 mm hingga 60 mm, jarak roda berus boleh dilaraskan, dan kelajuan gelendong berubah tanpa peringkat daripada 0 hingga 6,000 rpm — satu mesin memadai untuk kabel data halus 3 mm mahupun kabel kuasa berat 25 mm tanpa menukar perkakasan.

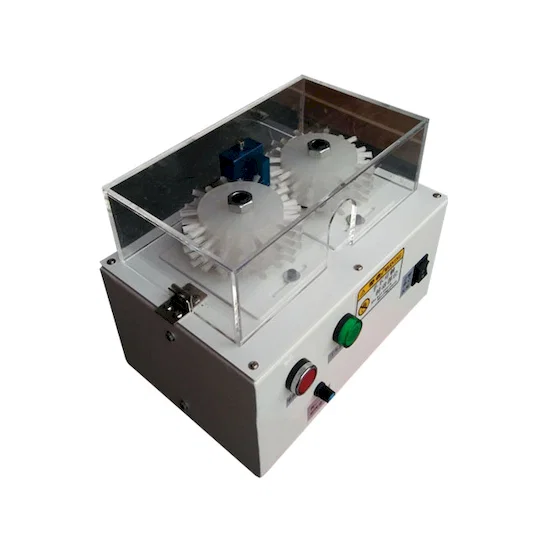

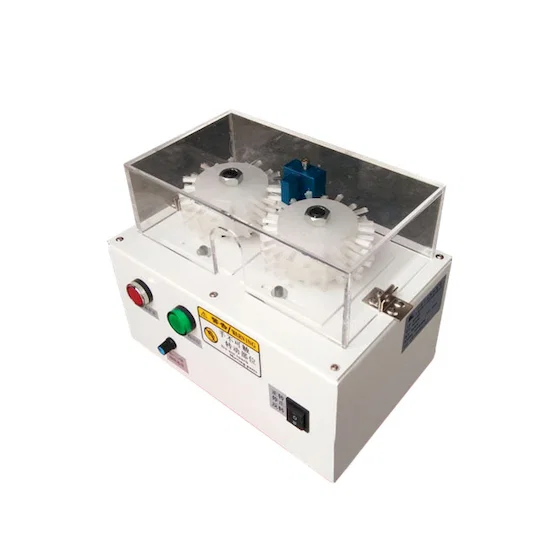

Pengendali mengupas sarung dan memasukkan kabel ke kedudukan pembelah, kemudian dua roda berus melakukan selebihnya. Penghadang akrilik lutsinar menutup zon berus, manakala butang mula, kawalan kelajuan dan suis maju/undur terletak pada panel hadapan. Berat bersih 10 kg dengan tapak 320 × 220 × 260 mm membolehkan mesin ini diletakkan selesa di mana-mana meja pemasangan dan dipindahkan antara barisan apabila keperluan pengeluaran berubah.

Ciri Utama

  1. Liputan diameter luas — sehingga 25 mm OD — Mengendalikan perisai tebal dan berjalin rapat pada kabel bateri, pengecasan dan automotif yang tidak dapat dibuka oleh berus bangku 8 mm biasa.
  2. Dua roda berus nilon bertentangan arah — Jalinan dibuka mengikut corak tenunannya dan bukan dipotong, jadi perisai kekal berterusan dan gentian terlepas berkurang sebelum penyambungan.
  3. Kelajuan gelendong tanpa peringkat 0–6,000 rpm — Sesuaikan keganasan berus dengan bahan perisai: perlahan untuk kabel foil-plus-braid nipis, laju untuk jalinan tembaga timah yang padat.
  4. Panjang berus dan jurang roda boleh dilaraskan — Tetapkan panjang perisai terdedah daripada 5 mm hingga 60 mm dan laraskan jarak roda mengikut OD kabel; satu tetapan berulang sepanjang kelompok pengeluaran.
  5. Putaran maju dan undur — Membalikkan arah berus membuka perisai berpilin atau bersalut dan meratakan hasil pada binaan jalinan tidak simetri.
  6. Dua motor pemacu 50 W — Motor berasingan bagi setiap roda berus mengekalkan daya kilas di bawah beban, jadi kelajuan tidak menjunam apabila jalinan padat.
  7. Penghadang keselamatan akrilik lutsinar — Menutup zon berus; pengendali boleh memerhati jalinan terbuka tanpa terdedah kepada berus berpusing atau gentian wayar longgar.
  8. Tapak atas bangku, berat bersih 10 kg — 320 × 220 × 260 mm dan 10 kg bermakna ia muat pada stesen kerja sedia ada dan tidak memerlukan udara termampat atau asas khas.

Cara BB-1525 Memberus Perisai

  1. Kupas sarung luar mengikut panjang yang dikehendaki dengan alat pengupas standard, biarkan perisai berjalin terdedah tetapi belum dipotong.
  2. Longgarkan skru pelaras dan tetapkan jurang roda berus mengikut diameter luar kabel, kemudian tetapkan panjang perisai terdedah antara 5 mm hingga 60 mm.
  3. Pilih arah putaran — maju untuk jalinan tenunan standard, undur untuk perisai berpilin atau berpilin spiral.
  4. Tetapkan kelajuan gelendong pada dail kawalan mengikut kepadatan jalinan: lebih rendah untuk foil-plus-braid halus, lebih tinggi untuk jalinan logam padat.
  5. Masukkan kabel yang telah disediakan ke kedudukan pembelah dan tekan butang mula hijau. Kedua-dua roda berus membuka dan menyikat jalinan dalam satu laluan.
  6. Tarik keluar kabel, lipat atau pintal perisai yang terbuka mengikut keperluan, kemudian teruskan ke penyambungan, pembumian atau pematerian.

Spesifikasi Teknikal

ParameterSpesifikasi
No. ModelBB-1525
Jenis MesinMesin berus dan pembuka kabel berperisai automatik
FungsiBerus dan pembelahan perisai kabel berperisai
AplikasiKabel berperisai, kabel berjalin, kabel komposit foil-plus-braid
Diameter Luar Kabel Maks.25 mm
Panjang Berus Berkesan5 – 60 mm (boleh dilaraskan)
Roda Berus2 × roda berus nilon, jarak boleh dilaraskan
Kelajuan Gelendong0 – 6,000 rpm, boleh dilaraskan tanpa peringkat
PutaranMaju dan undur boleh dipilih
Kuasa Motor50 W × 2 (motor berkembar, satu bagi setiap roda berus)
Bekalan Kuasa220 V, 50/60 Hz (versi 110 V tersedia atas permintaan)
KawalanButang mula, dail kawalan kelajuan, suis maju/undur
Penghadang KeselamatanPenghadang akrilik lutsinar di atas zon berus
Dimensi Mesin320 × 220 × 260 mm (P × L × T)
Berat Bersih10 kg
Dimensi Pembungkusan370 × 270 × 310 mm
Berat Kasar20 kg

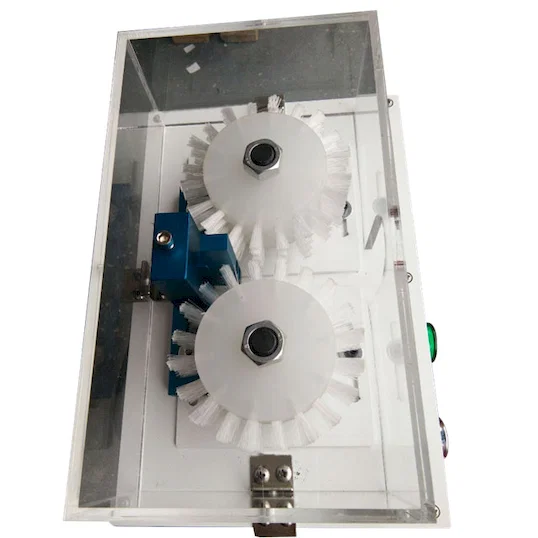

Struktur Mesin

NoKomponenFungsi
1Roda berus nilon (× 2)Berus bertentangan arah yang membuka dan menyikat perisai berjalin
2Skru pelarasMenetapkan jarak roda berus mengikut diameter luar kabel
3Suis kuasaHidup/mati utama bagi mesin
4Dail kawalan kelajuanPelarasan kelajuan gelendong tanpa peringkat, 0 – 6,000 rpm
5Suis maju / undurMemilih arah putaran berus
6Butang mulaMemulakan kitaran berus

Aplikasi

BB-1525 dibina untuk pemasangan kabel yang perisai berjalin atau berpilinnya perlu dibuka dengan bersih sebelum langkah proses seterusnya. Persekitaran pengeluaran lazim termasuk:

  • Pemasangan kabel USB, Type-C dan data berkelajuan tinggi — Jalinan dibuka sebelum dipateri pada badan penyambung atau dilipat semula di atas sarung dalam.
  • Harness kabel tenaga baharu dan bateri — Perisai tebal pada kabel pengecasan dan bateri 10–25 mm dibuka sebelum pengapitan dan pembumian.
  • Harness automotif dan kawalan industri — Kabel sensor dan CAN-bus berperisai disediakan untuk penyambungan perisai dalam pemasangan bervibrasi tinggi.
  • Fabrikasi kabel sepaksi dan RF — Jalinan luar disikat sekata sebelum penyambung dipasang atau pematerian pigtail.
  • Kabel perubatan dan instrumentasi — Pendedahan perisai terkawal dan berulang dalam keadaan kerosakan gentian atau gentian terlepas akan menggagalkan pemeriksaan.
  • Pembumian perisai dan penyediaan EMC — Jalinan dibuka sekata supaya boleh dilipat semula, dipintal menjadi wayar saliran, atau diikat pada klip pembumian tanpa jurang.
