Manual Pengguna Mesin Pembalut Pita Tangan AT-101
Mesin pembalut pita pegang tangan T-101 untuk pengikatan kabel dan wayar. Gear 4 kelajuan, bateri litium 4000mAh, menyokong pita PVC/kain flanel/kain 10-25mm. Mudah alih, pedal kaki pilihan, hayat bateri 5 jam.
Sebelum menggunakan mesin, sila baca manual ini dengan teliti untuk operasi yang selamat!
1. Butang dan Mod Operasi

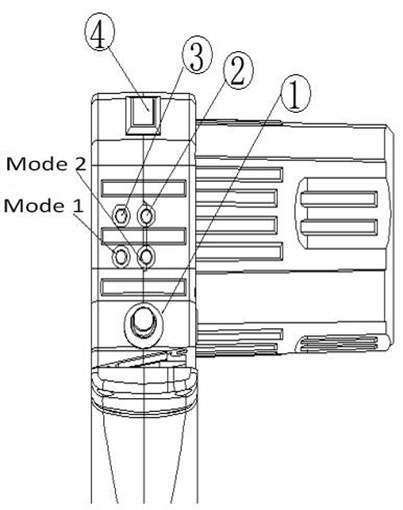

Mesin pembalut pita pegang AT-101 dilengkapi dengan panel kawalan ringkas dengan butang berikut:
Gambaran Keseluruhan Butang
1. Butang brek
2. Butang kurangkan kelajuan "-"
3. Butang tambah kelajuan "+"
4. Suis utama kuasa
Kelajuan mempunyai 5 gear dan boleh dilaraskan mengikut keperluan operasi dan pengeluaran sebenar.
Bahagian Pemanduan
Butang brek ditekan untuk membrek, dan lampu biru menyala berterusan. Jika anda ingin membatalkan brek, sentuh perlahan butang brek.
Tekan suis utama kuasa. Apabila mesin dalam mod siap sedia, lampu hijau menyala.
Mod Operasi
Mod 1: Klik dua kali butang suis untuk berjalan. Lepaskan dan klik sekali untuk berhenti berjalan.
Mod 2: Klik butang suis untuk mula berjalan. Lepaskan dan ia akan berhenti secara automatik.

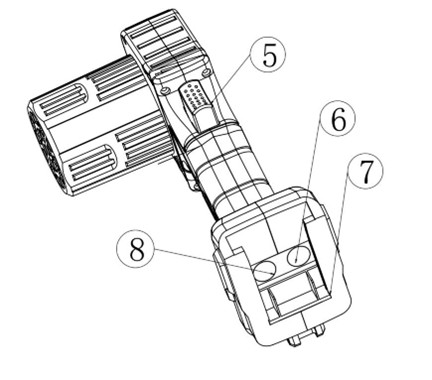

2. Butiran Panel Kawalan
5. Suis Mula/Berhenti
6. Lubang pin penyesuai kuasa
7. Pin bateri litium 2000mAh
8. Lubang pin suis pedal
Apabila mesin dalam mod siap sedia dan lampu hijau menyala berterusan, klik dua kali butang Mula/Berhenti untuk mula berjalan. Apabila butang ditekan semula, roda tenaga mengimbas satu pusingan dan kemudian berhenti berfungsi, dan mesin kembali ke keadaan siap sedia.
Jika anda memusingkan roda tenaga secara manual, anda perlu menekan butang brek, yang boleh dipusingkan apabila lampu biru dan hijau menyala berterusan.
3. Bahagian Penghantaran

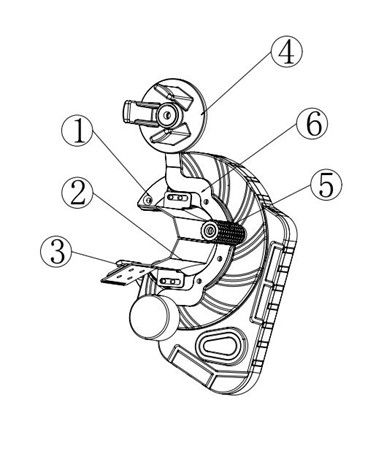

Gambaran Keseluruhan Komponen
1. Roda tenaga
2. Plat penetap bentuk "C" tempat pemotong
3. Tempat pemotong
4. Roda pita
5. Aci penggelek
6. Plat penetap roda pita
Plat penetap bentuk "C" tempat pemotong, tempat pemotong, roda pita, aci penggelek dan plat penetap roda pita diikat pada roda tenaga.
Gerakan putaran motor dibentuk oleh gear dalam bahagian penghantaran. Gerakan putaran mengambil pusat roda tenaga sebagai pusat putaran.
Keselamatan Tempat Pemotong
Terdapat bilah tersembunyi di dalam tempat pemotong, yang boleh menghalang pengendali daripada mengalami kecederaan akibat sentuhan yang salah dengan berkesan.
Memasang Pita
Roda pita digunakan untuk memasang pita, yang melalui plat penetap tempat pemotong melalui aci penggelek dan diletakkan di atas tempat pemotong.
Perhatian Keselamatan
Sila jangan sentuh roda pita semasa bekerja.
Sentiasa jaga jarak selamat melebihi 60cm dari roda pita.

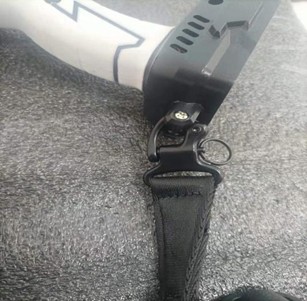

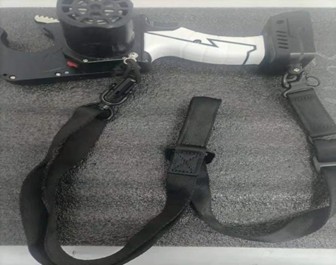

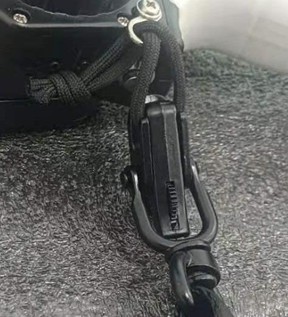

4. Pemasangan Tali Bahu
Luncur ke atas dan lepaskan kunci untuk menanggalkan gelang.
Luncur ke bawah dan kunci untuk memasang.
Tarik gelang untuk memasang dan membuka.

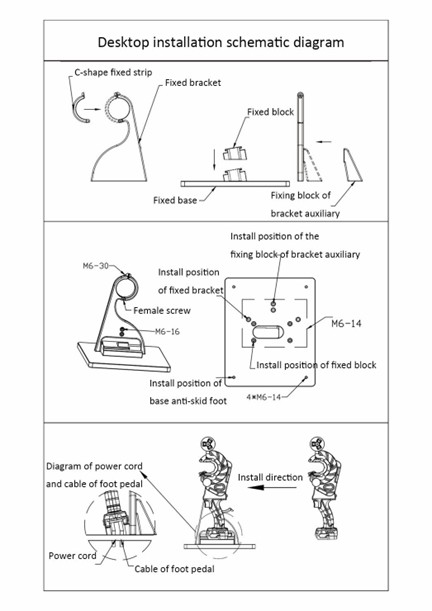

5. Gambarajah Skema Keseluruhan
6. Penyelenggaraan Suntikan Pelincir
Sapukan pelincir pada port suntikan pelincir secara berkala untuk mengekalkan prestasi optimum.
Perhatian:
• Sila matikan kuasa semasa menyuntik pelincir.
• Selang suntikan pelincir: 2ml sebulan.
7. Parameter Teknikal
|
Spesifikasi |
Butiran |
|
Saiz Mesin Pembalut (tanpa bateri) |
110 mm x 160 mm x 360 mm |
|
Berat Mesin Pembalut |
Kira-kira 1 KG |
|
Saiz Tapak Meja (tanpa pemegang) |
250 mm x 300 mm x 280 mm |
|
Berat Tapak Meja |
Kira-kira 5 KG |
|
Spesifikasi Bateri |
4000mAh Litium |
|
Voltan Bateri |
10-21V - 4.0A |
|
Masa Nyahcas Bateri |
Kira-kira 5 jam |
|
Berat Bateri |
Kira-kira 0.6 KG |
|
Kelajuan Pembalut - Gear 1 |
150 r/min |
|
Kelajuan Pembalut - Gear 2 |
200 r/min |
|
Kelajuan Pembalut - Gear 3 |
350 r/min |
|
Kelajuan Pembalut - Gear 4 |
500 r/min |
|
Lebar Pita |
10-25 mm |
|
Diameter Luar Pita Maks. |
110 mm |
|
Diameter Dalam Pita |
38 mm (saiz lain boleh disesuaikan) |
|
Jenis Pita |
Pita PVC, pita flanel, pita kain, dsb. |
|
Julat Pembalut Digunakan |
5 mm - 30 mm (25 mm atau kurang disyorkan) |
