Manual Mesin Tarik Skru & Kunci Pegang Tangan

Handheld Screw Pulling & Locking Machine Manual

Terima kasih kerana memilih produk kami.
Sila baca manual ini dengan teliti sebelum mengendalikan.
Kandungan
Bab 1 Gambaran Keseluruhan Peralatan
1.1 Ciri-ciri Peralatan
1.2 Tujuan Peralatan
1.3 Skop Penggunaan dan Keperluan Skru
1.4 Parameter Teknikal
Bab 2 Arahan Pemasangan
2.1 Pemeriksaan Pembungkusan
2.2 Peraturan Keselamatan
2.3 Keperluan Pemasangan
2.4 Langkah Pemasangan
Bab 3 Garis Panduan Operasi
3.1 Struktur dan Pengenalan Peralatan
3.2 Arahan Operasi dan Pelarasan Peralatan
3.3 Penanggalan dan Penggantian Bahagian Haus
3.4 Arahan Operasi Skrin Sentuh
Bab 4 Penyelesaian Masalah
Bab 5 Penyelenggaraan Harian
Bab 6 Jaminan Kualiti
Bab 7 Kad Waranti
Bab 1 Gambaran Keseluruhan Peralatan
1.1 Ciri-ciri Peralatan
Peralatan ini dibangunkan untuk menggantikan operasi pengambilan skru manual yang membosankan. Pengendali hanya perlu menuangkan jumlah skru pukal yang sesuai ke dalam port suapan mesin. Selepas bekalan kuasa dan udara disambungkan, peralatan boleh menyusun dan meniup skru secara automatik mengikut urutan, yang berkesan meningkatkan kecekapan pengeluaran dan mengurangkan intensiti buruh.
Ciri-ciri utama peralatan adalah seperti berikut:
 Dilengkapi dengan sistem kawalan manusia-mesin LCD dengan antara muka mesra pengguna dan fungsi kunci kata laluan.
 Semua bahagian dan aksesori dihasilkan mengikut piawaian kebangsaan dengan ketukangan yang baik, menampilkan prestasi yang stabil dan bunyi operasi yang rendah.
 Operasi mudah dengan kos pembelajaran yang rendah; pekerja boleh menguasai operasi dalam masa sepuluh minit untuk meningkatkan kecekapan pengeluaran dan mengurangkan beban buruh.
 Prestasi operasi yang lancar; pengumpan jarang menyebabkan skru tersekat kecuali skru yang tidak normal, dengan bunyi yang sangat rendah.
 Skru dihantar ke chuck pemutar skru elektrik pegang tangan atau pemutar skru elektrik tetap oleh udara termampat. Kelajuan suapan adalah sehingga 0.5 saat setiap skru tanpa skru terbalik atau gangguan bahan. Peralatan menyokong operasi stabil berterusan jangka panjang.
 Dua mod suapan tersedia: mod suapan tork automatik dan mod suapan butang manual.
 Skru tidak memerlukan sentuhan manual semasa suapan, mengelakkan risiko kualiti produk yang disebabkan oleh peluh dan kotoran pada tangan manusia yang mencemari skru.
 Sistem penggera pelbagai kerosakan terbina dalam dan fungsi pengiraan. Lampu penggera dan buzzer akan diaktifkan secara automatik sekiranya kekurangan bahan, gangguan bahan dan keabnormalan lain. Ia menyokong pengiraan produk tunggal dan pengiraan jumlah skru untuk statistik pengeluaran.
 Sesuai untuk penguncian skru lubang dalam, menyokong kedalaman lubang dalam 120mm.
1.2 Tujuan Peralatan
Peralatan ini digunakan secara meluas di stesen penguncian skru automatik untuk pelbagai barisan pengeluaran, termasuk barisan pengeluaran jalur kuasa, barisan pengeluaran mainan elektrik, barisan pengeluaran injap solenoid dan senario pemasangan elektronik yang lain.
1.3 Skop Penggunaan dan Keperluan Skru
1. Saiz skru yang sesuai: M1.0~M5.0
2. Keperluan spesifikasi skru: Nisbah jumlah panjang skru (termasuk kepala skru) L kepada diameter kepala skru D hendaklah lebih besar daripada 1.3 (L/D>1.3).
3. Jenis kepala skru yang sesuai: kepala berlubang, Phillips, segi tiga, Torx, heksagon dalam, kepala H dan jenis tersuai yang lain.
4. Rawatan permukaan skru yang sesuai: penyaduran nikel, pengoksidaan hitam, penyaduran zink berwarna, penyaduran zink putih, penyaduran tembaga, dll.
5. Bahan skru yang sesuai: besi, tembaga, keluli tahan karat dan bahan logam lain.
6. Bahan bahan kerja yang dikunci yang sesuai: plastik, besi, aluminium dan bahan pemasangan biasa yang lain.
Nota:
1. Aksesori padanan yang sepadan hendaklah diganti untuk spesifikasi skru yang berbeza.
2. Struktur jenis tarik pegang tangan hanya sesuai untuk skru besi dan keluli tahan karat.
1.4 Parameter Teknikal
3.1.3 Gambarajah Panel Belakang Peralatan

Injap Gelangsar Manual, Penyambung Tiub Udara Masuk, Suis Kuasa, Soket Kuasa IEC
3.1.4 Gambarajah Bahagian Pemutar Skru Elektrik Peralatan

Cangkuk Spring, Tiub Udara Silinder Tarik-Tolak, Suis Tekan, Injap Pengawal Selia Kelajuan Tarik 1, Tiub Penghantar, Injap Pengawal Selia Kelajuan Tarik 2, Silinder Tarik-Tolak Tiga Bahagian, Cincin Pelarasan Tork, Injap Pengawal Selia Kelajuan Tolak, Penyambung Tiub Penghantar, Blok Penetapan Chuck, Skru Pengunci Chuck, Chuck, Bit Pemutar Skru (Pemutar Skru Elektrik Tanpa Berus Berkelajuan Tinggi Pintar)

Cangkuk Spring, Tiub Udara Silinder Tarik-Tolak, Suis Tekan, Injap Pengawal Selia Kelajuan Tarik 1, Tiub Penghantar, Injap Pengawal Selia Kelajuan Tarik 2, Silinder Tarik-Tolak Tiga Bahagian, Cincin Pelarasan Tork, Injap Pengawal Selia Kelajuan Tolak, Penyambung Tiub Penghantar, Blok Penetapan Chuck, Skru Pengunci Chuck, Chuck, Bit Pemutar Skru (Pemutar Skru Elektrik Tanpa Berus Berkelajuan Tinggi Pintar)
3.1.5 Gambarajah Bahagian Suapan Peralatan
Suis Induktif Suapan, Rel Panduan Penghantaran, Jalur Tekan Skru, Injap Pengawal Selia Udara Mekanikal (Laraskan Tekanan Udara Tiub Penghantar), Injap Pengawal Selia Udara Pembahagi, Pembahagi, Permukaan Hujung Atas Rel Panduan, Permukaan Hujung Bawah Rel Panduan, Corong
3.2 Arahan Operasi dan Pelarasan Peralatan
1. Tambah skru ke corong; skru tidak boleh melebihi permukaan hujung bawah rel panduan (seperti yang ditunjukkan dalam rajah di atas).
2. Buka suis sumber udara (injap gelangsar manual) dan suis kuasa; mesin mula beroperasi secara normal.
3. Suis pemutar skru elektrik: Klik dua kali suis pemutar skru elektrik, dan peralatan akan melepaskan skru; tekan lama suis pemutar skru elektrik, dan pemutar skru elektrik akan mula berputar untuk operasi penguncian skru. Selepas skru dikunci, pemutar skru elektrik akan brek dan berhenti berputar. Selepas pemutar skru elektrik dialihkan dari produk, lepaskan suis pemutar skru elektrik, dan skru akan dilepaskan secara automatik.
4. Pelarasan silinder tarik-tolak: Untuk melaraskan kelajuan perjalanan pergi balik silinder tarik-tolak, anda boleh melaraskan injap pengawal selia kelajuan tarik dan injap pengawal selia kelajuan tolak masing-masing, yang boleh menyelesaikan masalah skru tersekat di chuck dan pelepasan skru yang senget atau condong.
5. Pelarasan tork: Tork pemutar skru elektrik boleh dilaraskan oleh cincin pelarasan tork pada pemutar skru elektrik; putar ke atas untuk meningkatkan tork, dan sebaliknya untuk mengurangkannya.
6. Pelarasan tekanan udara tiub penghantar: Laraskan injap pengawal selia udara mekanikal; putar ke atas untuk meningkatkan tekanan udara, dan sebaliknya untuk mengurangkannya; ia boleh menyelesaikan masalah penghantaran yang perlahan atau tiada.
3.3 Penanggalan dan Penggantian Bahagian Haus
3.3.1 Gantikan Tiub Penghantar
1. Mula-mula matikan sumber udara dan bekalan kuasa peralatan, kemudian longgarkan skru yang mengetatkan penyambung tiub udara tiub penghantar pada pembahagi, dan keluarkan hujung tiub penghantar yang disambungkan ke pembahagi.
2. Tekan plastik penyambung tiub penghantar pada blok penetapan chuck dan tarik keluar tiub udara pada masa yang sama.
3. Gantikan tiub penghantar spesifikasi yang sama mengikut langkah di atas.
Nota:
1. Penyambung tiub udara antara tiub penghantar dan pembahagi mempunyai had; perhatikan arah pemasangan. Jika tidak, tiub penghantar akan tiada tekanan udara atau tekanan udara tidak mencukupi, menyebabkan tiada suapan.
2. Untuk penyambung tiub udara antara tiub penghantar dan blok penetapan chuck, tiub udara mesti dimasukkan ke tempatnya (hujung tiub udara mesti rata dengan hujung lain blok penetapan chuck), jika tidak ia akan menyebabkan skru tersekat di sini.
3.3.2 Gantikan Chuck
1. Mula-mula matikan sumber udara dan bekalan kuasa peralatan, kemudian longgarkan skru pengunci chuck (kedua-dua belah blok penetapan chuck mesti dilonggarkan).
2. Tarik keluar chuck dengan lembut dengan daya.
3. Tiup sisa pada chuck baru dengan pistol udara dan lap bersih, kemudian pasang chuck mengikut langkah di atas.
3.4 Arahan Operasi Skrin Sentuh
3.4.1 Laraskan Keamatan Getaran

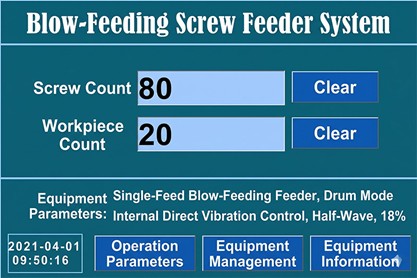

Antara Muka Kerja Antara Muka Pengurusan Peranti


1. Klik butang [Pengurusan Peranti] pada [Antara Muka Kerja], kemudian masukkan kata laluan pengurusan peranti untuk memasuki antara muka ini (kata laluan peralatan ialah 888888, dan kata laluan versi sebelumnya ialah 666666).
2. Klik parameter getaran pada antara muka pengurusan peranti untuk memasuki antara muka getaran; semakin besar nilai peratusan output, semakin besar getaran, dan sebaliknya.
Nota: 1. Langkah pelarasan ramp output mesti ditetapkan kepada separuh gelombang (tiada getaran atau getaran sedikit dalam gelombang penuh).
2. Jika rel panduan penghantaran tidak memberi suapan atau memberi suapan perlahan, getaran boleh dilaraskan untuk menyelesaikan masalah.
3.4.2 Laraskan Masa Tiupan Tiub Penghantar dan Masa Pengikisan Pembahagi
1. Klik butang [Pengurusan Peranti], kemudian masukkan kata laluan pengurusan peranti untuk memasuki antara muka ini (kata laluan peralatan ialah 888888, dan kata laluan versi sebelumnya ialah 666666), kemudian klik parameter pengumpan untuk memasuki antara muka utama.
Kelewatan Tindakan Pengikisan [ms] 250, Mod Dram, Kelewatan Tindakan Tiupan [ms], Kelewatan Tiupan Pengikisan [ms] 120, 10, Mod Kerja, Kelewatan Mati Getaran [ms] 1000, Mod Isyarat Skru 1, Kelewatan Mati Penyapu [ms] 1000, Lebar Nadi Isyarat Persediaan Skru [ms], Selang Ujian [ms] 600, 200, Halaman Sebelumnya, Halaman Seterusnya, Simpan, Kembali
2. Laraskan kelewatan tindakan pengikisan untuk melaraskan kelajuan tindakan pembahagi; semakin kecil nilai, semakin cepat tindakan pembahagi; sebaliknya, semakin perlahan.
3. Laraskan lebar nadi isyarat persediaan skru, yang pada asasnya boleh menyelesaikan masalah pemutar skru elektrik melompat. Semakin besar nilai, semakin kecil kebarangkalian pemutar skru elektrik melompat; sebaliknya, semakin besar. (Jika kerosakan lompatan tidak dapat diselesaikan di sini, anda boleh meminta perkhidmatan selepas jualan untuk menggantikan pemutar skru elektrik)
3.4.3 Laraskan Masa Pengaktifan Silinder Tarik-Tolak dan Pemutar Skru Elektrik

Masa Silinder [ms] 100, Anti-Gegar Klik Tunggal Pemutar Skru Elektrik [ms] 2, Masa Pengaktifan Pemutar Skru Elektrik [ms] 400, Tempoh Minimum Kekunci Pemutar Skru Udara [s] 0.3, Selang Klik Dua Kali Pemutar Skru Elektrik [ms] 50, Tempoh Buzzer Bahan Kerja [ms] 600, Kelewatan Pencetus Tork [ms] 100, Bilangan Buzzer Bahan Kerja [kali] 1, Kelewatan Tarik Undur [ms] 5, Dayakan Mod Pegang Tangan, Mod Tarik-Tolak, Kawalan Dayakan Luaran, Suapan Automatik Tork, Simpan, Kembali
1. Klik butang [Pengurusan Peranti], kemudian masukkan kata laluan pengurusan peranti untuk memasuki antara muka ini (kata laluan peralatan ialah 888888, dan kata laluan versi sebelumnya ialah 666666), kemudian klik parameter pegang tangan untuk memasuki antara muka utama.
2. Laraskan masa silinder tarik-tolak untuk melaraskan kelajuan tindakan silinder tarik-tolak; semakin kecil nilai, semakin cepat tindakan silinder tarik-tolak; sebaliknya, semakin perlahan (jika pelepasan skru dari chuck perlahan, nilai ini boleh dilaraskan).
3. Laraskan masa pengaktifan pemutar skru elektrik untuk melaraskan kelajuan tindakan pemutar skru elektrik; semakin kecil nilai, semakin cepat tindakan silinder tarik-tolak; sebaliknya, semakin perlahan (jika skru tersekat di chuck atau skru tidak boleh ditolak keluar, nilai ini boleh dilaraskan).
Catatan: 1. Jangan ubah suai parameter lain dalam skrin secara sewenang-wenangnya.
2. Jika kerosakan tidak dapat diselesaikan melalui pelarasan di atas, anda boleh menghubungi perkhidmatan selepas jualan untuk penyelesaian video jauh.
Bab 4 Penyelesaian Masalah
1. Pengumpan tiada kuasa:
a. Suis kuasa rosak b. Kord kuasa longgar c. Bekalan kuasa rosak d. Fius terbakar
2. Skru tersekat di trek pengumpan:
2.1 Terdapat skru tidak normal atau kekotoran; hanya keluarkan.
2.2 Skru tersekat di pintu corong; bersihkan skru dan perhatikan sama ada penyapu boleh menyapu skru mendatar; jika tidak, sila laraskan penyapu ke bawah.
3. Skrin sentuh tiada respons; matikan suis kuasa dan hidupkan semula.
4. Pengumpan tidak menghantar skru dan terus memberi amaran: Perhatikan barometer untuk melihat sama ada terdapat input sumber udara.
5. Pembahagi tidak boleh menolak skru melalui: Cabut plag sumber udara dan periksa sama ada ada benda asing menyekat port pelepasan.
6. Pembahagi terus menolak skru ke bawah, dan pengumpan memberi amaran selepas beberapa kali: Suis jarak logam di port pelepasan rosak; sila hubungi perkhidmatan selepas jualan untuk menggantikannya dengan segera.
7. Apabila terdapat skru di bawah induktor logam di pintu corong, induktor logam tidak menyala:
7.1 Laraskan ketinggian induktor logam ke kedudukan yang sesuai.
7.2 Suis jarak logam rosak dan perlu diganti.
8. Apabila induktor logam suapan tidak menyala dan tiada skru di bawahnya, motor dram tidak berputar:
Motor dram rosak dan perlu diganti.
9. Penyelesaian masalah untuk skru tersekat chuck tarik-tolak: Togol injap gelangsar manual untuk memotong sumber udara. Tarik pin elastik pada chuck ke luar, kemudian keluarkan chuck, keluarkan skru di dalam, dan masukkan semula.
10. Penyelesaian masalah untuk skru tersekat rel panduan: Hanya buka plat tekanan skru dan keluarkan skru tidak normal.
11. Penyelesaian masalah untuk pembahagi tersekat: Togol injap gelangsar manual untuk mem
